Как выбрать гидроклапан по функции гидравлического контура

Гидроклапан выбирают не по внешнему сходству корпуса, а по тому, какую задачу он выполняет в контуре. Один клапан ограничивает давление, другой удерживает нагрузку, третий пропускает поток только в одном направлении, четвертый регулирует скорость исполнительного механизма. Если эти роли смешать, гидросистема может формально собраться, но работать будет не так, как ожидалось.

На странице категории гидроклапаны описаны как элементы управления давлением, расходом и направлением рабочей жидкости в гидросистемах станков, прессов, гидростанций и спецтехники. Внутри группы есть клапаны давления, дроссели, делители потока, обратные и предохранительные клапаны, логические, картриджные и пропорциональные исполнения. Поэтому первым шагом становится не подбор резьбы, а разбор функции.

Если нужно купить гидроклапан для замены или нового узла, полезно заранее описать, что именно должен делать участок схемы: защищать насос, снижать давление во вторичной линии, фиксировать цилиндр, синхронизировать движения или ограничивать скорость.

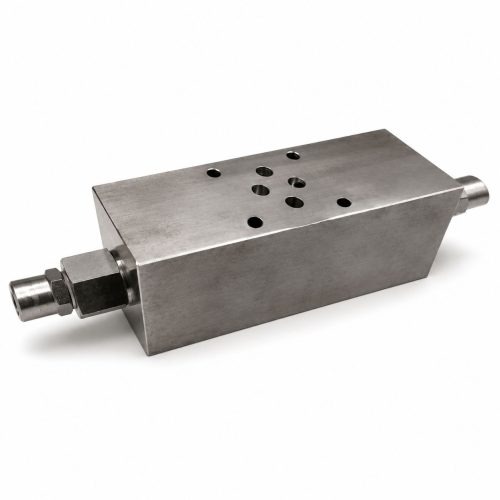

Внешний вид клапана помогает опознать тип корпуса, но не заменяет проверку функции и схемы подключения.

Разделить функции до поиска аналога

Одна из типовых ошибок при замене - искать деталь только по габариту и расположению портов. Для гидроклапанов этого мало. Предохранительный клапан реагирует на превышение давления и защищает линию от перегрузки. Редукционный держит пониженное давление после себя. Обратный пропускает жидкость в одном направлении. Дроссель ограничивает расход, а делитель потока распределяет его между ветвями.

В каталоге встречаются, например, дроссельные делители VDF, обратные клапаны серии 1МКО, клапаны давления и регуляторы расхода. Эти группы могут находиться рядом в одной гидросистеме, но их нельзя считать взаимозаменяемыми только из-за близкого типоразмера.

• Для защиты контура проверяют давление настройки, пропускную способность и место сброса.
• Для удержания нагрузки важны утечки, направление запирания и наличие управляющей линии.
• Для регулирования скорости смотрят расход, диапазон регулировки и влияние нагрузки.
• Для деления потока уточняют требуемое соотношение расходов и допустимую разницу нагрузок.

Какие параметры сверять в первую очередь

После определения функции можно переходить к параметрам. В заявке желательно указать рабочую жидкость, максимальное давление в линии, расчетный или фактический расход, температуру эксплуатации, тип присоединения и способ монтажа. Если клапан заменяется на действующем оборудовании, дополнительно нужны фото шильдика, маркировка на корпусе и место установки в схеме.

Для стыкового исполнения критична монтажная поверхность: совпадение отверстий, каналов и крепежа. Для резьбового - условный проход, тип резьбы и ориентация потоков. Для модульного клапана важно место в пакете плит, потому что поток через соседние аппараты проходит по общим каналам.

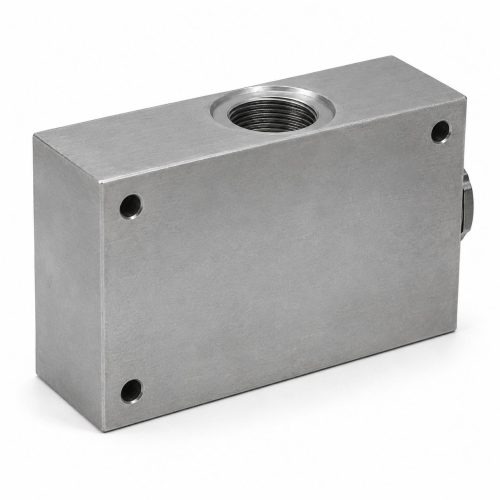

Перед заменой фиксируют маркировку, порты и положение клапана относительно насоса, распределителя и исполнительного механизма.

Как не спутать давление и расход

Клапаны давления и клапаны расхода решают разные задачи. Если цилиндр движется слишком быстро, причина может быть в расходе, а не в давлении. Если линия перегружается, дросселирование потока не заменяет защиту предохранительным клапаном. В обратную сторону ошибка тоже опасна: клапан давления не обязан стабилизировать скорость хода, если расход меняется из-за нагрузки или работы насоса.

Удобно описывать проблему через наблюдаемое поведение: где растет давление, когда меняется скорость, при каком движении появляется просадка, удерживается ли нагрузка после остановки насоса. Такое описание помогает выбрать не просто "похожий клапан", а изделие с правильной ролью.

Чек-лист перед заказом

Минимальный набор сведений зависит от сложности узла, но для первичного подбора обычно достаточно нескольких пунктов. Лучше собрать их до демонтажа: после снятия клапана часть контекста теряется, а по одной детали уже сложнее понять, что происходило в контуре.

• Функция клапана в схеме: защита, редуцирование, обратное запирание, дросселирование, деление потока.
• Маркировка, серия, условный проход и все надписи на корпусе или табличке.
• Рабочее давление, ожидаемый расход и направление потока через порты.
• Тип монтажа: резьбовой, стыковой, модульный, картриджный или иной.
• Габаритные ограничения, расположение соседних аппаратов и доступ к регулировке.

Когда нужен не аналог, а уточнение схемы

Иногда исходная деталь неизвестна, маркировка стерта или оборудование уже переделывалось. В таком случае подбор по фотографии становится рискованным. Нужно восстановить роль клапана по схеме: откуда приходит поток, куда уходит слив, есть ли пилотное управление, что происходит с нагрузкой при остановке и какие аппараты стоят рядом.

Чем точнее описана функция, тем меньше вероятность купить клапан, который подойдет механически, но нарушит работу гидросистемы. Для ремонтной замены это особенно важно: правильный выбор начинается с задачи контура, а уже потом переходит к размерам, присоединению и серии.
